Серия погружных насосов для сточных вод DAB FX

1. Компактные двигатели с высоким начальным пусковым моментом для снижения засоров
2. Двойное механическое уплотнение в масляной камере с полной защитой от перекачиваемой жидкости
3. Герметичный кабельный ввод с быстрым подключением
4. Резьбовой и фланцевый канал подачи для повышения гибкости установки
5. Легкий доступ к отсеку конденсатора для проведения осмотра и технического обслуживания
6. Вал двигателя из коррозионно-стойкой нержавеющей стали
7. Катафорезное и двухкомпонентное покрытие гарантируют высокую стойкость
8. Резиновый диск для усиления устойчивости насоса в мобильных установках
Новая серия DAB FX, состоящая из 4 линеек погружных насосов, сертифицированных по стандарту для сточных вод EN 12050, прошла испытания в самых сложных условиях, связанных с отводом канализационных вод.
Широко используемая специалистами по сточным водам линейка насосов DAB FX предназначена для обслуживания жилых, коммерческих, промышленных зданий:
- применяется в насосных станциях для подъема и перекачивания канализационных и дренажных вод в жилых или общественных зданиях.
- подходит для дренажа парковок, гаражей, дорог ниже уровня земли, а также часто затапливаемых объектов.
- подходит для перекачивания канализационных вод после промышленных процессов.
Дренажные, погружные насосы DRENAG FX • GRINDER FX • FEKA FXC • FEKA FXV
Компания DAB предлагает самый широкий ассортимент погружных насосов на рынке с расходом до 72 м3/ч и напором до 33 м.
4 важных решения для канализационных сточных вод
Четыре ответа на ваши вопросы это:
DRENAG FX – Дренажные насосы с резиновым покрытием, которое снижает износ из-за песка или абразивных частиц. Применяются для дренажа часто затапливаемых объектов, когда необходим высокий напор.
GRINDER FX – Насосы с измельчающей системой из стойкой нержавеющей стали применяются для перекачивания канализационных вод под высоким давлением или в случае использования трубопроводов малого диаметра для снижения затрат на установку системы.
FEKA FXC – Насосы с канальным рабочим колесом, оснащенным защитой против засорения. Применяются для дренажа и перекачивания сточных и канализационных вод с твердыми массами до 50 мм с пониженным содержанием длинных волокон.
FEKA FXV – Насос с запатентованным супервихревым рабочим колесом гарантирует более высокую производительность при сохранении способности обрабатывать крупные твердые массы и длинные волокна и обеспечении полностью свободного прохождения.
Технические характеристики: насосы серии DAB FX Каталог: насосы серии DAB FX Инструкция: насосы серии DAB FX
Более прочная и надежная серия DAB FX. Насосы спроектированы с целью обеспечения абсолютной надежности и прочности. Двойные механические уплотнения из карбида кремния полностью закрыты в масляной камере во избежание прямого контакта с перекачиваемой жидкостью. Высокие стандарты конструкции, включая вал двигателя из коррозионно-стойкой нержавеющей стали AISI 304, внешнее катафорезное и двухкомпонентное покрытие, а также герметичный кабельный ввод, гарантируют долгий срок службы насосов. Также серия FX поставляется с новыми, более компактными двигателями, которые обеспечивают высокую стойкость к засорению и стабильную производительность насосов.
Высокая производительность и соответствие стандартам. Насосы серии FX соответствуют самым строгим стандартам по качеству, а также требованиям стандартов для сточных вод EN 12050. Также они сертифицированы на соответствие требованиям ATEX (директивы ЕС о требованиях к оборудованию и работе в потенциально взрывоопасной среде).
Новые компактные двигатели. Cозданы для повышения начального пускового момента и снижения риска засорения. Теперь двигатели еще более эффективны, что позволяет насосам серии FX запускаться и осушать резервуары даже при неполном погружении.
Быстрое и легкое техническое обслуживание. Насосы серии FX имеют трехуровневую конструкцию для обеспечения быстрого доступа ко всем основным компонентам, что значительно облегчает их техническое обслуживание. Запасные части также были стандартизированы и сделаны универсальными для всей серии насосов.
Высокая эффективность двойная экономия. В серии FX вопрос КПД решен комплексно. Расширенные исследования в области вычислительного гидродинамического анализа (CFD) позволили улучшить производительность с точки зрения КПД и повысить способность управления канализационными водами. Серия FX оснащена двигателями с высоким КПД, которые наряду со сниженной номинальной мощностью гарантируют такую же производительность, как и более мощные насосы.
Супервихревая эксклюзивная запатентованная конструкция рабочего колеса от компании DAB. Важная разработка — новое супервихревое рабочее колесо, запатентованное компанией DAB. В результате проведенных исследований в области вычислительной гидродинамики была полностью изменена конструкция рабочего колеса. Новое рабочее колесо повышает производительность насосов FEKA FXV в любых условиях, сокращает энергопотребление двигателя, при этом обеспечивает свободное прохождение того же размера, что и напорный патрубок (50 и 65 мм).
Простота установки новых и замены устаревших насосов. Новая серия FX поставляется с аксессуарами для облегчения замены старых моделей и обновления системы. Уменьшенный габаритный размер насосов в сочетании с резьбовым фланцевым соединением делает их установку еще проще.

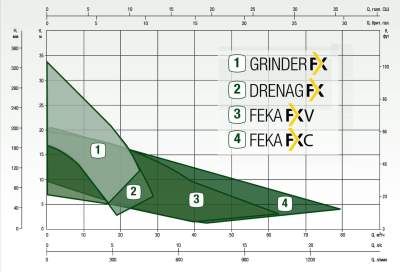

МОДЕЛЬ | P2 [КВТ] | ВЫПУСКНОЙ ПАТРУБОК | СВОБОДНОЕ ПРОХОЖДЕНИЕ | H МАКС. [м] | Q МАКС. [л/мин] |
FEKA FXV | 0,7–2,2 | 2"/DN50/DN65 | 50–65 мм | 18,5 | 900 |
FEKA FXC | 0,7–2,2 | 2"/DN50/DN65 | 50 мм | 19 | 1200 |
GRINDER FX | 0,7–2,2 | 1" ½/DN32/DN40 | ИЗМЕЛЬЧИТЕЛЬ | 33 | 320 |
DRENAG FX | 0,7–2,2 | 1" ½/DN32/DN40 | 10 мм | 32 | 510 |
Дренажные, погружные насосы DAB DRENAG FX
Погружной насос Drenag FX предназначен для дренажных, грунтовых или дождевых вод при обслуживании коммерческих зданий.
Насосы Drenag FX со специальным резиновым покрытием, которое снижает износ из-за песка или абразивных частиц.
Применяются для дренажа часто затапливаемых объектов, когда необходим высокий напор.
Минимальный и максимальный расход: 28,5м3/ч
Напор до: 33м
Глубина погружения (максимальная): 20м
Тип перекачиваемой жидкости: дренажная вода
Свободное прохождение: 10мм
Поддерживаемая температура рабочей жидкости (максимальная и минимальная): +50°C (+60°C кратковременно)
Фланцевый и резьбовой: от 1½", DN32, DN40
Тип рабочего колеса: открытого типа
Число пусков (максимальное) в час: 20/ч
Степень защиты: IP68
Класс изоляции двигателя: F
Однофазный вход питания: 1x220–240В, 50Гц
Трехфазный вход питания: 3x400В, 50Гц/3 x 230В, 50Гц по запросу
Максимальное время работы без воды: 10 мин
Кабель питания (м) и штекер: 10м (другая длина по запросу)
Возможный тип установки: мобильный в случае установки на земле, стационарный с помощью соединительного устройства
Сертификация: EN 12050-2/ATEX
Специальные версии по запросу: разная длина кабеля, разное напряжение и частота
Фекальный, погружной насос DAB FEKA FXC
Насосы для канализации с измельчающей системой из стойкой нержавеющей стали.
Фекальные насосы FEKA FXC с канальным рабочим колесом, оснащенным защитой против засорения.
Применяются для дренажа и перекачивания сточных и канализационных вод с твердыми массами до 50 мм с пониженным содержанием длинных волокон.
Минимальный и максимальный расход: 78,9 м3 /ч
Напор до: 20,9 м
Глубина погружения (максимальная): 20 м
Тип перекачиваемой жидкости: сточные воды, канализационные воды
Свободное прохождение: 50 мм
Поддерживаемая температура рабочей жидкости (максимальная и минимальная): +50°C (+60°C кратковременно)
Фланцевый и резьбовой: от 2", DN50, DN65
Тип рабочего колеса: канальное
Число пусков (максимальное) в час: 20/ч
Степень защиты: IP 68
Класс изоляции двигателя: F
Однофазный вход питания: 1x220 – 240В, 50гц
Трехфазный вход питания: 3x400В, 50гц / 3x230В, 50гц по запросу
Максимальное время работы без воды: 10 мин
Кабель питания (м) и штекер: 10м
Возможный тип установки: мобильный в случае установки на земле, стационарный с помощью соединительного устройства
Сертификация: EN 12050/ATEX
Специальные версии по запросу: разная длина кабеля, разное напряжение и частота
Дренажные, погружные насосы DAB GRINDER FX
Насосы с измельчающей системой из стойкой нержавеющей стали.
Применяются для перекачивания канализационных вод под высоким давлением или в случае использования трубопроводов малого диаметра для снижения затрат на установку системы.
Минимальный и максимальный расход: 23,8м3/ч
Напор до: 33м
Глубина погружения (максимальная): 20м
Тип перекачиваемой жидкости: загрязненная вода с волокнистыми включениями, бумагой или текстилем с бытовыми или городскими отходами
Поддерживаемая температура рабочей жидкости (максимальная и минимальная): +50°C (+60°C кратковременно)
Фланцевый и резьбовой: от 1½", DN32, DN40
Тип рабочего колеса: измельчающее
Число пусков (максимальное) в час: 20/ч
Степень защиты: IP68
Класс изоляции двигателя: F
Однофазный вход питания: 1x220–240В, 50Гц
Трехфазный вход питания: 3x400В, 50Гц/3x230В, 50Гц по запросу
Максимальное время работы без воды: 10 мин
Кабель питания (м) и штекер: 10м
Возможный тип установки: мобильный при установке на земле или стационарный с помощью соединительного устройства
Сертификация: EN 12050/ATEX
Специальные версии по запросу: разная длина кабеля, разное напряжение и частота
Канализационный, погружной насос DAB FEKA FXV
Мощный насос для канализации со специальным рабочим колесом.
Насос DAB FEKA FXV с запатентованным супервихревым рабочим колесом гарантирует более высокую производительность при сохранении способности обрабатывать крупные твердые массы и длинные волокна и обеспечении полностью свободного прохождения.
Минимальный и максимальный расход: 62,8 м3 /ч
Напор до: 19,6 м
Глубина погружения (максимальная): 20 м
Тип перекачиваемой жидкости: вода с волокнистыми включениями, бумагой или текстилем с бытовыми или городскими отходами
Свободное прохождение: 50 мм или 65 мм в зависимости от модели
Поддерживаемая температура рабочей жидкости (максимальная и минимальная): +50 °C (+60 °C кратковременно)
Фланцевый и резьбовой: от 2", DN50, DN65
Тип рабочего колеса: вихревое
Число пусков (максимальное) в час: 20/ч
Степень защиты: IP 68
Класс изоляции двигателя: F
Однофазный вход питания: 1x220–240 В, 50 гц
Трехфазный вход питания: 3x400В, 50гц / 3x230В, 50гц только по запросу
Кабель питания (м) и штекер: 10 м
Возможный тип установки: мобильный в случае установки на земле, стационарный с помощью соединительного устройства
Сертификация: EN 12050-1/ATEX
Специальные версии по запросу: разная длина кабеля, разное напряжение и частота
