DAB EVOSTA 2 и EVOSTA 2 SAN – новая линейка насосов
Циркуляционные насосы DAB с мокрым ротором и электронным регулированием NEW EVOSTA 2, NEW EVOSTA 2 SAN
Циркуляционный насос с мокрым ротором с электронным регулированием DAB EVOSTA 2 предназначен для использования в бытовых системах отопления и кондиционирования воздуха, характеризуется низким потреблением электроэнергии.
Рабочий диапазон: расход от 0,4 до 3,6 м3 /ч, напор до 6,9 метров.
Диапазон температуры жидкости: от -10°C до +110°C.
Максимальное рабочее давление: 10 бар (1000 кПа).
Степень защиты: IPX5.
Класс изоляции: F.
Монтаж: вал двигателя в горизонтальном положении.
Напряжение питания: 1 x 230 В~ 50/60 Гц.
Перекачиваемая жидкость: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам близкая к воде (макс. содержание гликоля 30%)
Каталог: насосы с мокрым ротором и частотным преобразователем DAB EVOSTA 2
Описание, характеристики: насосы с мокрым ротором и частотным преобразователем DAB EVOSTA 2
Инструкция: насосы с мокрым ротором и частотным преобразователем DAB EVOSTA 2
DAB объявляет об открытии нового предприятия 4.0 по выпуску новых циркуляционных насосов Evosta. Роботизированная производственная линия объединяет в себе последние достижения человеческой мысли, передовые технологиии функционал и обеспечивает безопасность персонала и высокое качество продукции.
ПРЕИМУЩЕСТВА: Циркуляционные насосы с мокрым ротором серии EVOSTA 2 и EVOSTA 2 SAN характеризуются высоким качеством благодаря применению высокопрочных материалов и обладают всеми преимуществами циркуляционных насосов с электронным регулированием.
Благодаря новейшей технологии, используемой в синхронном электродвигателе с постоянными магнитами и преобразователю частоты, новая серия циркуляционных насосов EVOSTA 2 и EVOSTA 2 SAN имеет класс энергоэффективности EEI ≤ 0.18 и степень защиты IPX5 , что делает данные насосы одними из самых эффективных и надёжных.
Циркуляционный насос EVOSTA 2 подходит для замены трехскоростных циркуляционных насосов, имеет те же габаритные размеры, что и у серии VA, и заменяет насосы с максимальным напором до 4, 5 и 6 метров.
Циркуляционный насос EVOSTA 2 SAN подходит для замены односкоростных циркуляционных насосов, имеет те же габаритные размеры, что и у серии VS, и заменяет насосы с максимальным напором до 4 и 6 метров.
Данный продукт упрощает эксплуатацию, обеспечивая последовательную настройку с помощью одной кнопки, имеет пробку для спуска воздуха из насоса и разблокировки вала.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: EVOSTA 2 – электродвигатель с мокрым ротором, корпус гидравлики из чугуна с катафорезным покрытием. EVOSTA 2 SAN – электродвигатель с мокрым ротором, корпус гидравлики из бронзы.
Корпус электродвигателя - нержавеющая сталь. Рабочее колесо из технополимера. Керамический вал двигателя вращается на графитовых втулках, смазываемых перекачиваемой жидкостью. Кожух ротора, гильза статора и фланец гидравлики из нержавеющей стали. Упорный подшипник - керамика. Уплотнительные кольца – EPDM, пробка спуска воздуха – латунь.
В электродвигатель встроена защита от перегрузки.
ПАНЕЛЬ УПРАВЛЕНИЯ: Настройка циркуляционных насосов EVOSTA 2 и EVOSTA 2 SAN производится всего одной кнопкой, расположенной на задней части корпуса статора. Имеют 3 режима работы и 9 гидравлических характеристик, переключение производится с помощью кнопки MODE. Выбранный режим работы отображается с помощью 3-х световых индикаторов.

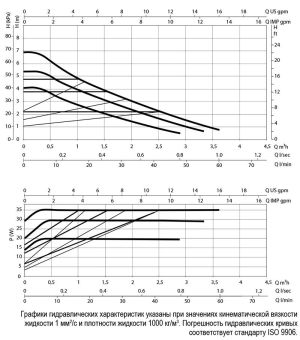

Модель | Q = м3ч | 0,0 | 0,3 | 0,6 | 0,9 | 1,8 | 2,4 | 3,0 | 3,6 |
Q = л/мин | 0 | 5 | 10 | 15 | 30 | 40 | 50 | 60 | |
EVOSTA 2 40-70/130 1” | H(м) | 6,9 | 6,9 | 5,8 | 5,1 | 3,4 | 2,4 | 1,6 | 0,8 |
EVOSTA 2 40-70/130 1/2” | 6,9 | 6,9 | 5,8 | 5,1 | 3,4 | 2,4 | 1,6 | 0,8 | |
EVOSTA 2 40-70/180 1” | 6,9 | 6,9 | 5,8 | 5,1 | 3,4 | 2,4 | 1,6 | 0,8 | |
EVOSTA 2 40-70/180X 1”1/4 | 6,9 | 6,9 | 5,8 | 5,1 | 3,4 | 2,4 | 1,6 | 0,8 | |
EVOSTA 2 SAN 40 -70/150 | 6,9 | 6,9 | 5,8 | 5,1 | 3,4 | 2,4 | 1,6 | 0,8 |
Модель | Межосевое расстояние, мм |
Присоединение | Источник питания, 50Гц |
Р1 макс., Вт |
Вх, А |
EEI * | Минимальное давление на всасе | |
t° | 90° | |||||||
EVOSTA 2 40-70/130 1” | 130 | 1” F | 1x230 V ~ | 35 | 0,043 - 0,32 | 018 | м. вод. ст. | 10 |
EVOSTA 2 40-70/130 1/2” | 130 | ½” F | 1x230 V ~ | 35 | 0,043 - 0,32 | 0,18 | м. вод. ст. | 10 |
EVOSTA 2 40-70/180 1” | 180 | 1” F | 1x230 V ~ | 35 | 0,043 - 0,32 | 0,18 | м. вод. ст. | 10 |
EVOSTA 2 40-70/180X 1”1/4 | 180 | 1¼” F | 1x230 V ~ | 35 | 0,043 - 0,32 | 0,18 | м. вод. ст. | 10 |
EVOSTA 2 SAN 40 -70/150 | 150 | 1” F | 1x230 V ~ | 35 | 0,043 - 0,32 | 0,18 | м. вод. ст. | 10 |
